ダンベル試験片 JIS K7139 A1 t4

JIS K7139 にもとづいたタイプA1、厚さ 4mm のダンベル試験片です。
型は meviy で製作しました。meviy は金型製作のサービスではありませんが、ダンベル試験片のように抜き勾配が不要な成形品であれば型製作のサービスとしても利用できます。納期も1週間程度なので、手軽に「INARI」を使えるようになります。

meviy で製作した型は角部が面取りされるため、成形品は面取りされている部分が少し膨らみます。この程度であれば手加工で除去できるので使用上は問題ありません。

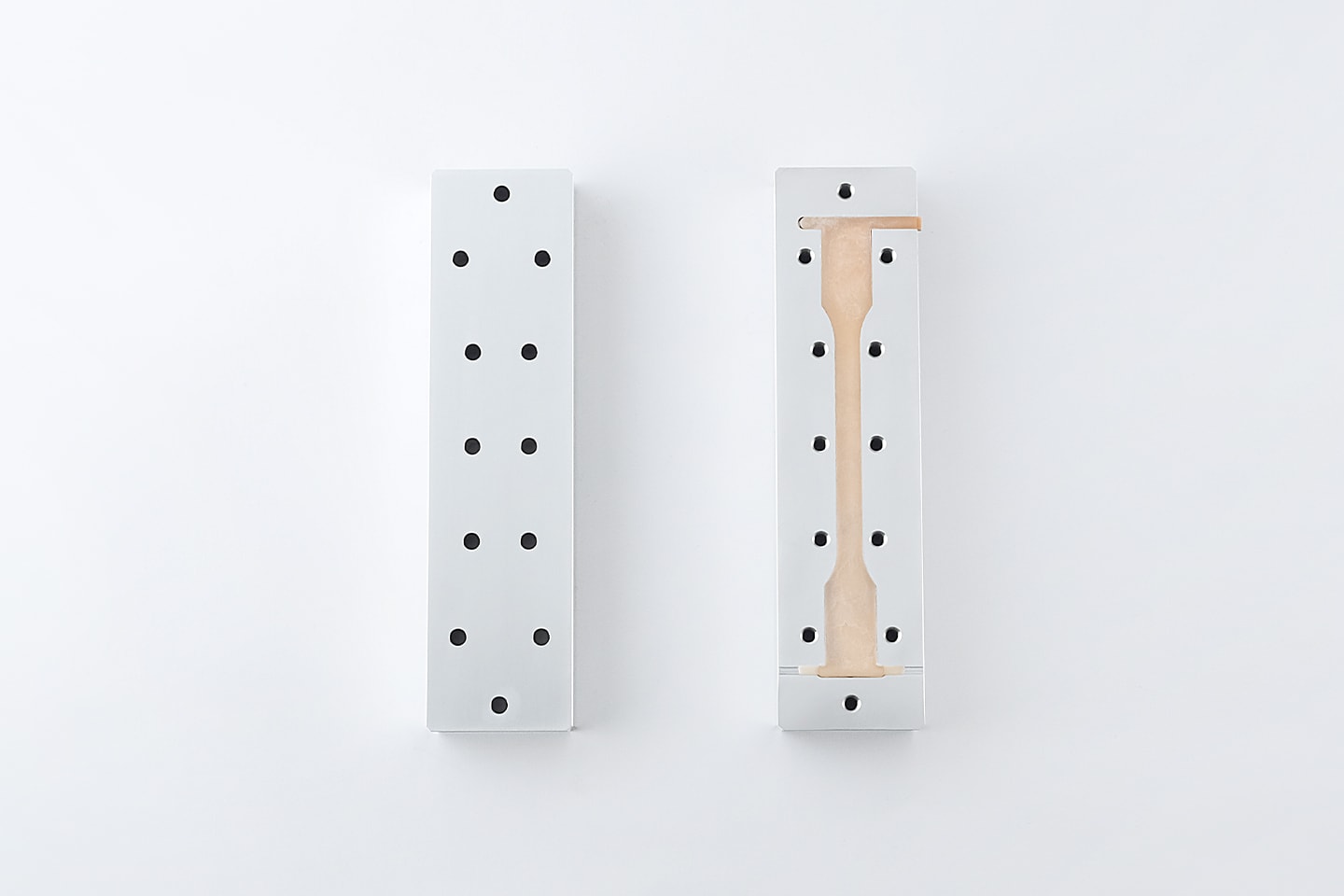

成形品はセットスクリューで押し出して取り外します。meviy では抜き勾配は付けられませんが、ダンベル試験片の場合は抜き勾配がなくても取り外せるので問題ありません。ただし、加工面の粗さや、成形素材によっては取り外せなくなる可能性もありますのでご注意ください。

各種材料（PP/炭素繊維30%、PP/セルロース繊維40%、PP、PS、PE、ABS）で成形できることを確認しました。

セルロース繊維 40% 配合の PP でも成形してみました。環境に配慮した材料の試験片製作も可能です。

「KitMill」を使えば形状変更も即日可能

「KtiMill RZ420」で型を製作し、厚みを t2 に変更したダンベル試験片を製作しました。「KitMill」と「INARI」を使えば自身で型と成形品を準備できるため、形状変更した試験片の製作も手軽に行えます。

型の加工から試験片の成形まで即日行うことも可能となり、開発期間の短縮に大いに貢献します。

• その他のサンプルはこちら

オプション品「ダンベル試験片の金型」でも成形できます

オプション品「ダンベル試験片の金型」があれば、自社で金型を製作しなくてもダンベル試験片を成形できます。「INARI M12」との併用でスピーディな成形が可能なため、新素材の試作と試験を繰り返す開発現場に最適です。金型の容量は 11.3cc です。
