製品構成

本製品の使用や組み立てにあたり、お客様ご自身でご用意いただくものについては、必要なもの からご確認いただけます。

仕様

---

---

---

---

---

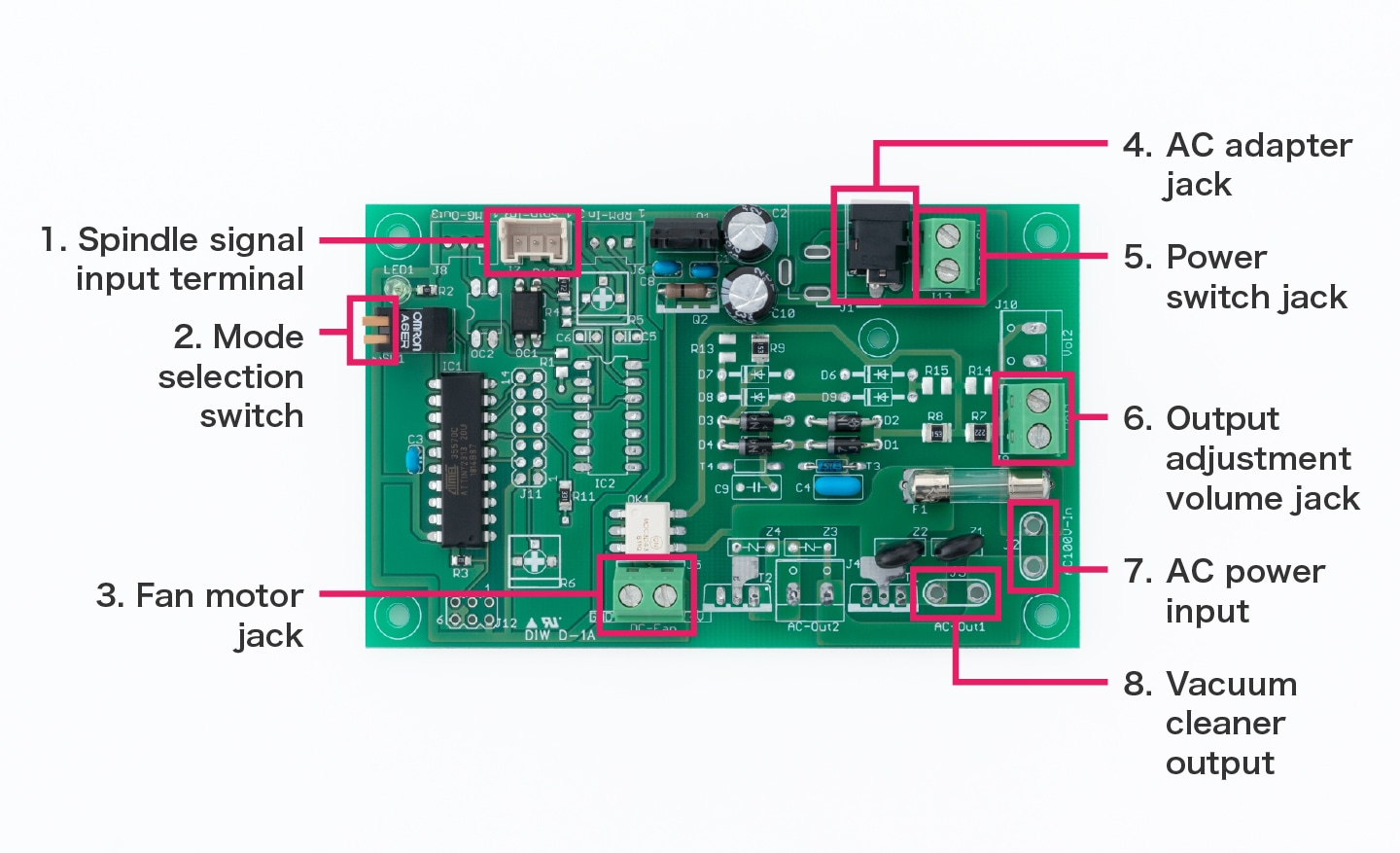

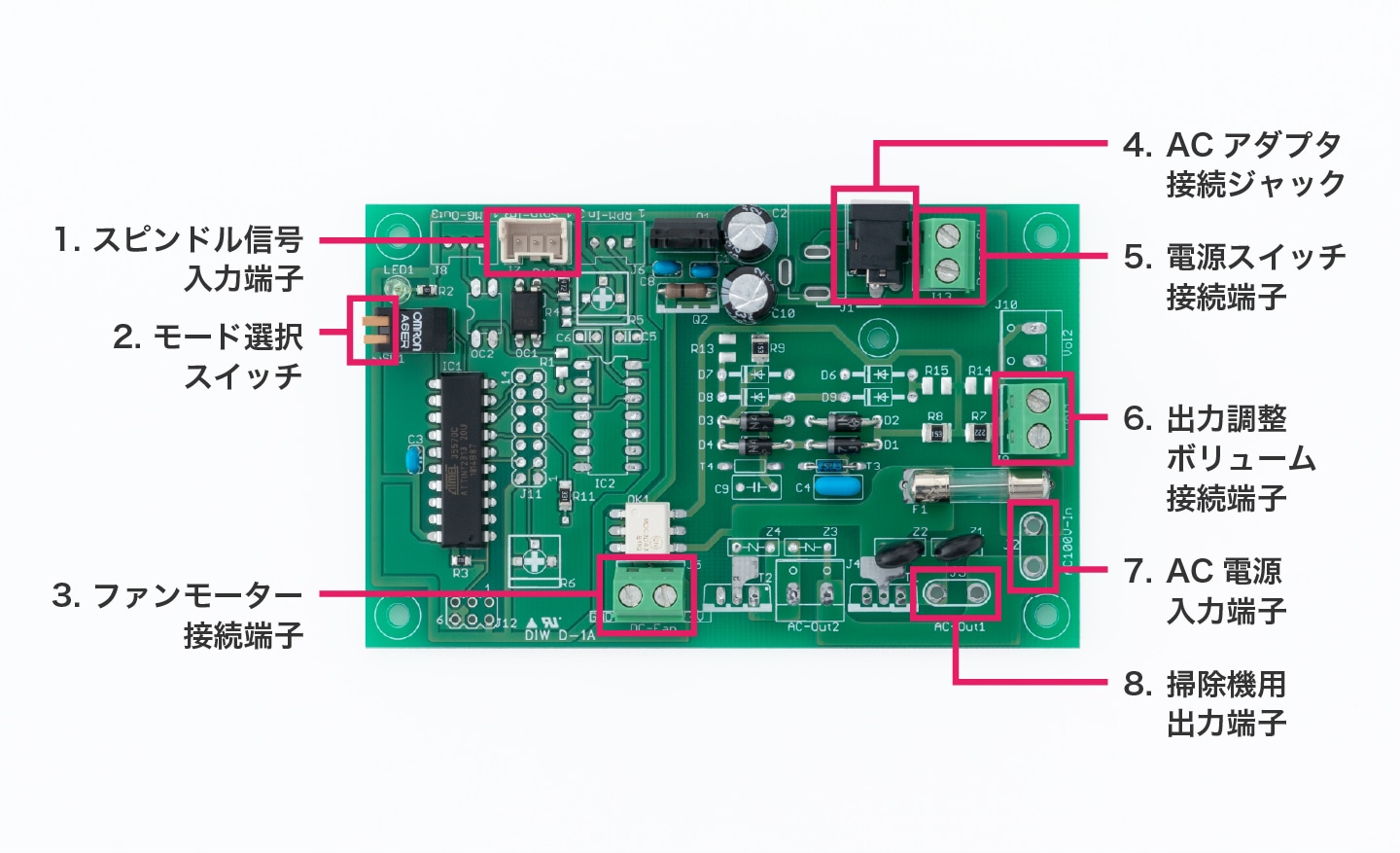

出力調整基板の機能

1. スピンドル信号入力端子

CNCコントローラー「TRIO」「QUATTRO-1」のスピンドル出力を接続します。この端子に DC24V を印加することで、掃除機の ON/OFF を制御することができます。

2. モード選択スイッチ

掃除機用出力の ON/OFF を、手動または、スピンドル連動のどちらかに切り替えます。

3. ファンモーター接続端子

冷却用のファンモーターを接続します。

4. ACアダプター接続ジャック

回路に電源を供給するために、同梱されている ACアダプターを接続します。

5. 電源スイッチ接続端子

電源スイッチを接続するための端子です。

6. 出力調整ボリューム接続端子

出力調整用のボリュームを接続します。ボリュームダイヤルを回すことで、掃除機用出力を調整することができます。

7. AC電源入力端子

基板の電源として、AC100V 50/60Hz を入力します。

8. 掃除機用出力端子

掃除機への出力として、AC5 - 95V を出力します。接続可能な掃除機については 必要なもの をご覧ください。

注意事項

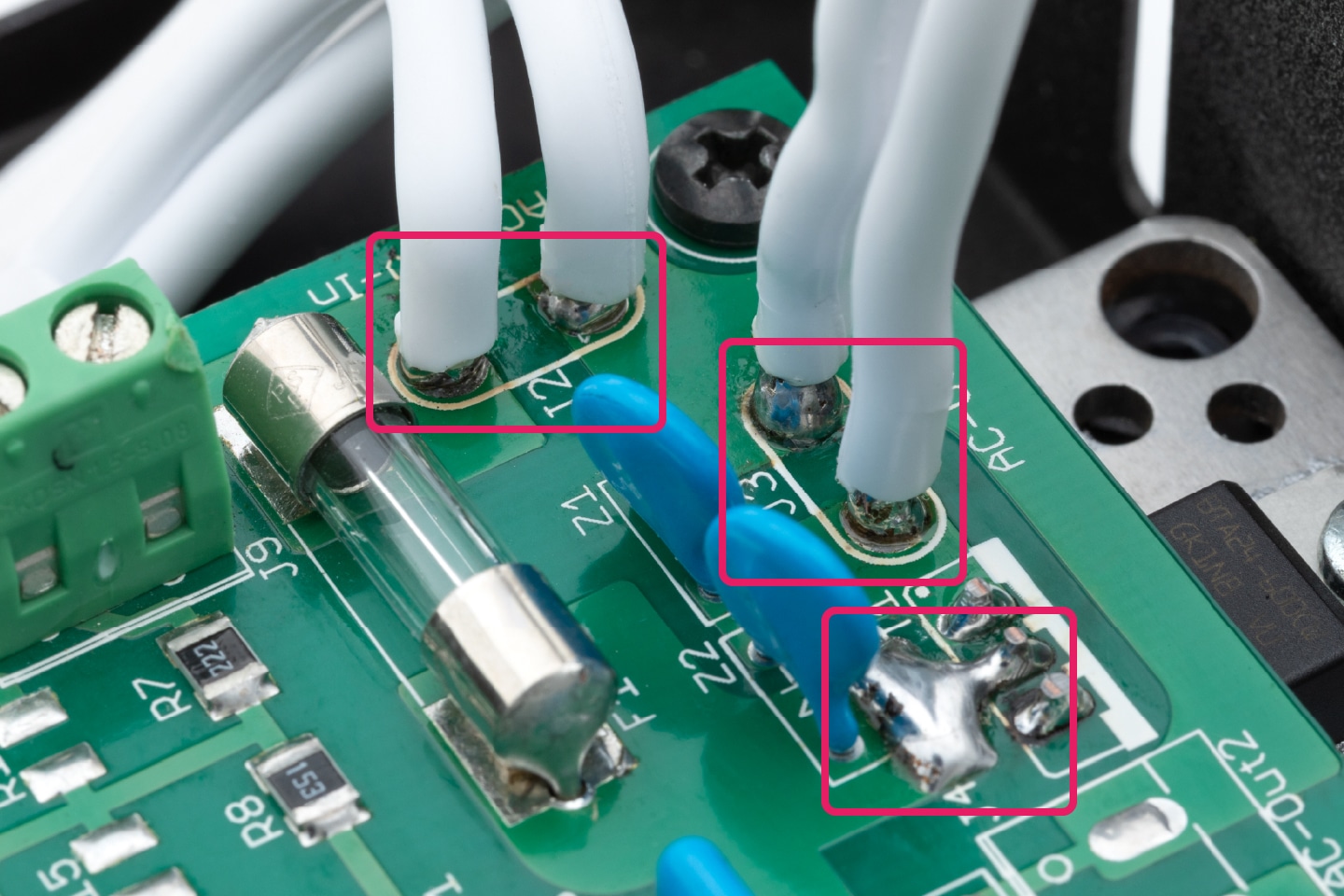

出力調整基板を組み立てる際に、以下の箇所にはんだ付けを行います。

• AC100V 電源用入力のコード取り付け
• 掃除機用出力のコード取り付け
• トライアック素子取り付け

これらのはんだ付けをする箇所には、後に AC100V が通電する部分もあります。配線を間違えると発火や感電のおそれがあることをご理解ください。

---
