加工サンプル
▲ A7075（アルミ）t5 × 100 × 100mm加工の様子
加工条件
| 材質 | A7075（アルミ） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約540分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | C3604（快削真鍮） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約540分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | POM（樹脂） t5 × 100 × 100 |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約80分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | ホワイトオーク（木材） t5 × 100 × 100 |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約80分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | A7075（アルミ） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約540分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | C3604（快削真鍮） t5 × 100 × 100mm |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.1mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.05mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約540分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | POM（樹脂） t5 × 100 × 100 |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約80分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | ホワイトオーク（木材） t5 × 100 × 100 |
|---|---|
| CAD | 図脳RAPID |
| CAM | Cut2D |
| ツール | OM-SE2SM-2-6 |
| ■ ポケット加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| ■ 切り抜き加工 | |
| 切込み | 0.5mm |
| 送り速度 | 300mm/min |
| 加工時間 | 約80分 |
| ■ 備考 | |
| 加工機 | BS100 |
| スピンドル回転数 | 4800rpm |
| アルミ製加工テーブル使用 |
▲ 基板加工の様子
加工条件
| 材質 | 片面生基板（ベークライト） t1.6 × 150 × 100 |
|---|---|
| CAD | K2CAD （お客さま提供データ） |
| CAM | ORIMIN PCB |
| ツール | 土佐昌典VC |
| 送り速度 | 420mm/min |
| ■ 基板の仕様 | |
| 最小パターン幅 | 0.3mm |
| 最小パターン間隔 | 0.25mm |
| 最小穴径 | Φ0.8mm |
| 基板サイズ | 65.5mm × 58mm |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 420mm/min |
| 加工時間 | 25分 |
| ■ 備考 | |
| 加工機 | BS200 |
| 基板加工アタッチメント使用 | |
| 2段プーリー使用 | |
| スピンドル回転数 | 7000rpm |
| アルミ製加工テーブル使用 |
加工条件
| 材質 | 片面生基板（ベークライト） t1.6 × 150 × 100 |
|---|---|
| CAD | K2CAD （お客さま提供データ） |
| CAM | ORIMIN PCB |
| ツール | 土佐昌典VC |
| 送り速度 | 420mm/min |
| ■ 基板の仕様 | |
| 最小パターン幅 | 0.3mm |
| 最小パターン間隔 | 0.25mm |
| 最小穴径 | Φ0.8mm |
| 基板サイズ | 65.5mm × 58mm |
| ■ 切り抜き加工 | |
| 切込み | 0.2mm |
| 送り速度 | 420mm/min |
| 加工時間 | 25分 |
| ■ 備考 | |
| 加工機 | BS200 |
| 基板加工アタッチメント使用 | |
| 2段プーリー使用 | |
| スピンドル回転数 | 7000rpm |
| アルミ製加工テーブル使用 |

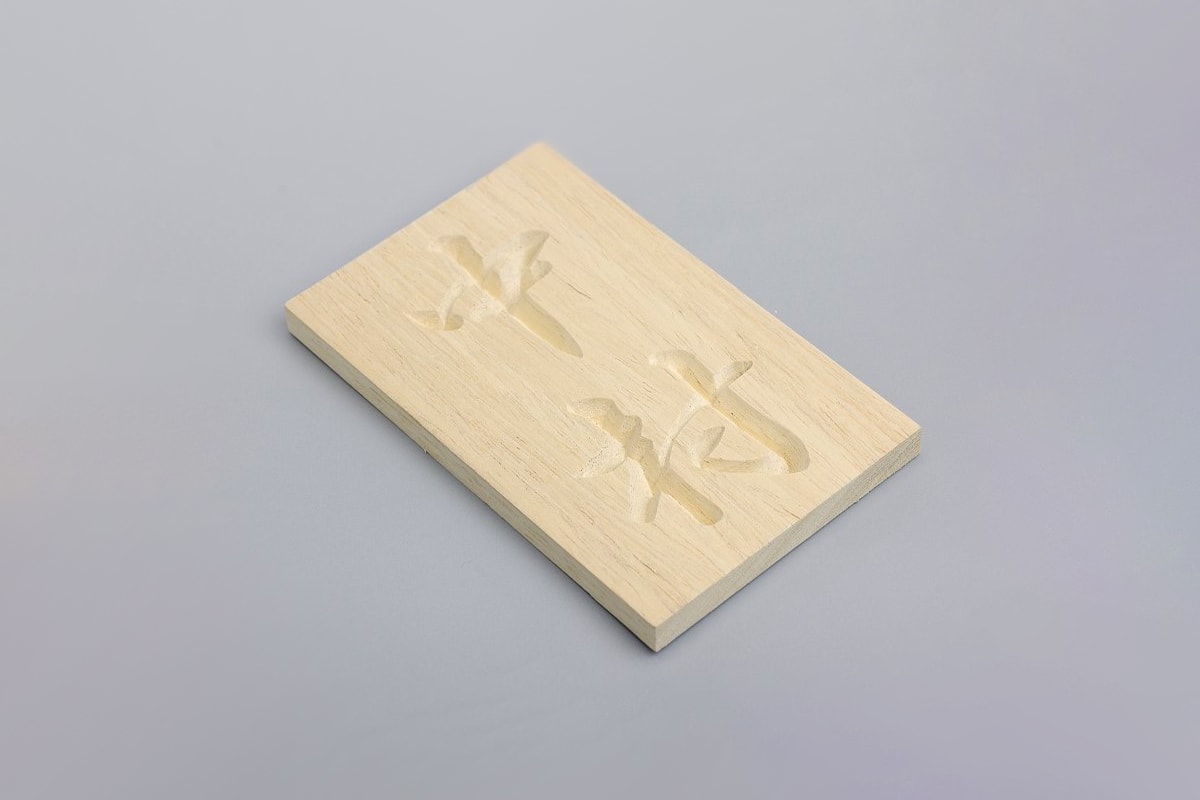

その他加工サンプル
